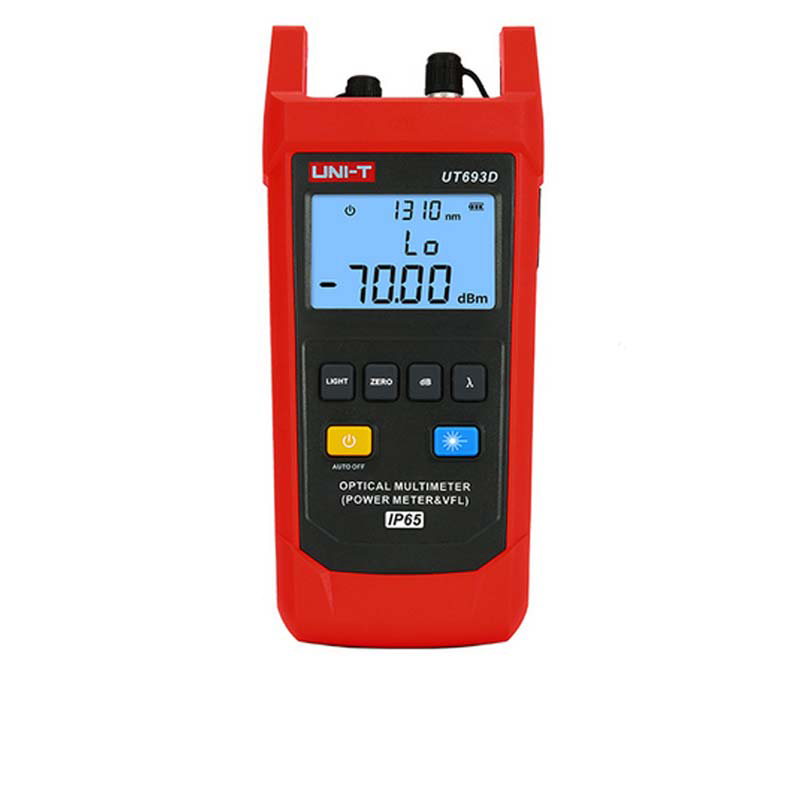

خرید تستر فیبر نوری پرتابل یونیتی مدل UNI-T UT693D
خرید تستر فیبر نوری پرتابل یونیتی مدل UNI-T UT693D انتخابی مطمئن برای متخصصان شبکه‌های نوری، تکنسین‌های مخابرات و تیم‌های نصب و نگهداری تجهیزات فیبر نوری است. این دستگاه حرفه‌ای با دقت بالا و قابلیت‌های پیشرفته، امکان اندازه‌گیری دقیق توان نوری را در بازه گسترده‌ای از طول موج‌ها فراهم می‌کند. بدنه‌ی مقاوم، طراحی قابل حمل و سادگی در استفاده، تستر UT693D را به گزینه‌ای محبوب برای کاربردهای میدانی و محیط‌های صنعتی تبدیل کرده است.
تستر فیبر نوری پرتابل یونیتی مدل UNI-T UT693D از طیف طول موج 800 تا 1700 نانومتر پشتیبانی می‌کند و دارای طول موج‌های کالیبره شده شامل 850، 980، 1300، 1310، 1490، 1550، 1625 و 1650 نانومتر است. دقت اندازه‌گیری با خطای حداکثر ±5% و رزولوشن بسیار دقیق خطی (0.1%) و لگاریتمی (0.01 dBm)، نشان‌دهنده توانایی بالای UT693D در تحلیل عملکرد خطوط فیبر نوری در پروژه‌های حساس است. نوع کانکتور FC و استفاده از دتکتور پیشرفته InGaAs نیز دقت و سرعت پاسخ‌دهی دستگاه را افزایش داده‌اند.
یکی از قابلیت‌های مهم این دستگاه، بهره‌مندی از عیب‌یاب بصری (VFL) با کانکتور 2.5 میلی‌متری جهانی و توان خروجی 10 میلی‌وات است که برای بررسی سریع شکست یا پارگی در فیبر کاربرد دارد. VFL در حالت‌های پالسی و پیوسته کار می‌کند و با طول موج 650 نانومتر ±10 نانومتر، امکان عیب‌یابی سریع و آسان در محیط‌های کاری مختلف را فراهم می‌سازد.
اگر به دنبال یک تستر فیبر نوری پرتابل با قابلیت‌های پیشرفته، عملکرد دقیق و طراحی کاربردی هستید، تستر فیبر نوری پرتابل یونیتی مدل UNI-T UT693D یکی از بهترین گزینه‌های موجود در بازار است. این دستگاه نه‌تنها نیازهای حرفه‌ای شما را برآورده می‌کند، بلکه در کاهش زمان و خطای تشخیص نیز نقش مؤثری ایفا می‌کند.
مشخصات فنی تستر فیبر نوری پرتابل یونیتی مدل UNI-T UT693D
| مشخصات فنی دستگاه UNI‑T UT693D | |
|---|---|
| بازه اندازه‌گیری توان نوری | –70 dBm تا +10 dBm |
| بازه طول‌موج عملکرد | ۸۰۰ تا ۱۷۰۰ nm |
| طول‌موج‌های کالیبره‌شده | 850, 980, 1300, 1310, 1490, 1550, 1625, 1650 nm |
| نوع آشکارساز | InGaAs |
| دقت اندازه‌گیری | ±۵٪ |
| وضوح نمایش | خطی: 0.1٪، لگاریتمی: 0.01 dBm |
| اتصال‌دهنده استاندارد | FC (قابل تبدیل به SC/ST) |
| شناسایی خطا (VFL) | λ = 650 nm ±10 nm، قدرت 10 mW، برد قابل مشاهده ≈ ۸–۱۰ km |
| حالت VFL | پیوسته / پالسی (Continuous/Pulse) |
| خاموشی خودکار و باتری ضعیف | دارد |
| نور پس‌زمینه نمایشگر | دارد |
| چراغ‌قوه داخلی | دارد |
| درجه حفاظت (IP) | IP65، مقاوم در برابر سقوط از ارتفاع ≤۲متر |
| ابعاد دستگاه | ۱۸۹ × ۸۷ × ۴۵ mm |
| وزن خالص | حدود ۳۰۰ g |
| منبع تغذیه | 3 × باتری خشک LR6 (AA 1.5V) |
| اقلام همراه | باتری، کیف حمل، دفترچه راهنمای انگلیسی |
| گواهی‌نامه‌ها | CE, UKCA, RoHS |
