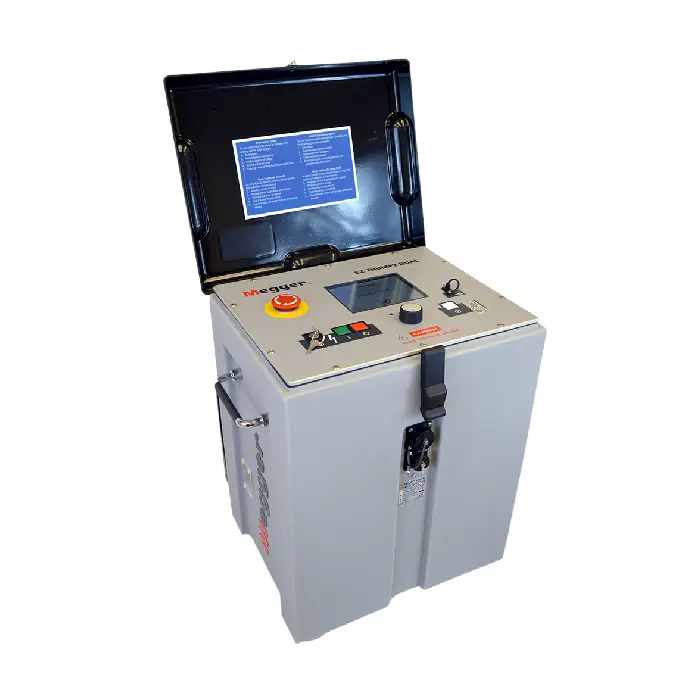

عیب یاب کابل میگرMEGGERE EZ-THUMP12KV

خرید عیب یاب کابل میگرMEGGERE EZ-THUMP12KV – چندکاره و پرتابل

عیب یاب کابل میگرMEGGERE EZ-THUMP12KV یک دستگاه جمع‌وجور، سبک و پرتابل برای مکان‌یابی سریع و دقیق خطاهای کابل‌های میان‌ولتاژ (MV) است که با عملکرد باتری و برق شهری کار می‌کند. این دستگاه با طراحی مقاوم و رابط کاربری گرافیکی E-TRAY، کاربران را به‌صورت مرحله‌به‌مرحله از آزمون عایقی تا پیش‌یابی و تعیین محل دقیق خطا هدایت می‌کند. توانایی پیش‌یابی خطاهای با مقاومت بالا با استفاده از فناوری ARM® با تکنولوژی MULTISHOT، تست روکش کابل و قابلیت تخلیه ضربه‌ای با انرژی ۵۰۰ ژول از مهم‌ترین ویژگی‌های آن است. این دستگاه به‌طور ویژه برای مناطق دورافتاده یا نقاط شهری با دسترسی سخت طراحی شده که در آن‌ها سهولت حمل، عملکرد سریع و هزینه پایین اهمیت زیادی دارد.

ویژگی‌های کلیدی

• مکان‌یابی خودکار خطای کابل با روش‌های TDR و ARM® همراه با فناوری MULTISHOT

• توانایی تخلیه ضربه‌ای ۵۰۰ ژول در ولتاژ ۱۲ کیلوولت برای تعیین نقطه دقیق خطا

• دارای نمایشگر رنگی ۷ اینچی HiBrite برای دید عالی در فضای باز

• قابلیت تست عایق، نمایش مقاومت عایقی، تست روکش و تعیین خطای روکش کابل

• عملکرد با باتری و برق شهری، به همراه شارژ همزمان و ایمنی بالا با کلید قفل و سیستم F-OHM

مشخصات فنی عیب یاب کابل میگرMEGGERE EZ-THUMP12KV

تست و پیش‌یابی خطا

• ولتاژ DC خروجی: 0 تا 12 کیلوولت / 12 میلی‌آمپر

• اندازه‌گیری مقاومت عایقی: نمایش داده می‌شود روی نمایشگر

• روش پیش‌یابی:

  • TDR: برای خطاهای کم‌مقاومت، مقایسه جفت‌ها (تا 256 جفت)

  • ARM® با MULTISHOT: برای خطاهای مقاومتی بالا/فلش‌اور

• برد TDR: تا 52 کیلومتر (170,000 فوت)

• نرخ نمونه‌برداری: 100 مگاهرتز

• دقت تفکیک: 2.5 فوت در 250 ft/μs یا 0.8 متر در 80 m/μs

تعیین محل دقیق خطا (Pinpointing)

• ژنراتور ضربه: 0 تا 12 کیلوولت، 500 ژول

• حالت تخلیه: یک ضربه یا توالی 5–10 ثانیه‌ای

• روش Thunder & Lightning با گیرنده صوتی-میدانی (مثل digiPHONE+2)

نمایشگر

• نوع: TFT رنگی HiBrite

• اندازه: 7 اینچ (17.78 سانتی‌متر)

• رزولوشن: 1280 × 800 پیکسل

حافظه و رابط‌ها

• حافظه: ذخیره 100 موج (trace)

• پورت: USB

• کابل‌ها:

  • کابل HV شیلددار 4.5 متری

  • کابل اتصال زمین 4.5 متری

  • کابل برق AC با دوشاخه‌های US/Schuko/UK

ترمینال‌ها و رابط‌های ولتاژ بالا (T9 HV Interface)

• خروجی HV: 10mm Female MC

• بازگشت HV: 10mm Male MC

• کیت‌های اتصال الزامی:

  • P/N 1015-525-US برای بازار آمریکای شمالی

  • P/N 1015-526-AOC برای سایر کشورها

باتری و شارژر

• نوع: داخلی، 24V NiMH، ظرفیت 5Ah

• زمان عملکرد: 30 تا 60 دقیقه در حالت ضربه‌ای

• زمان شارژ: حدود 3 ساعت

• ورودی شارژر: 100–240VAC، 50/60Hz

ایمنی

• کلید ایمنی با قفل فیزیکی

• دکمه توقف اضطراری

• سیستم تشخیص اتصال صحیح (F-OHM)

مشخصات محیطی و فیزیکی

• دمای کاری: -20 تا +50 درجه سانتی‌گراد

• دمای نگهداری: -25 تا +70 درجه سانتی‌گراد

• درجه حفاظت: IP53 (با درب باز)

• وزن: 32 کیلوگرم

• ابعاد: 35.5 × 28 × 64 سانتی‌متر (همراه با محفظه کابل بالایی)
