آموزش کار با دستگاه ارت سنج
سیستم اتصال زمین (Earthing) حیاتی ترین بخش ایمنی در هر ساختمان یا پروژه صنعتی است. اما صرفا داشتن چاه ارت کافی نیست؛ باید مطمئن شویم که این چاه واقعا کار می کند و در لحظه خطر، جان انسان ها را نجات می دهد. این اطمینان تنها با استفاده صحیح از دستگاه ارت تستر حاصل می شود.
در این مقاله تخصصی، ما دقیقا به سراغ سوالات فنی شما می رویم. از اصول اولیه و آماده سازی گرفته تا روش های پیشرفته اندازه گیری و انواع ارت سنج. اگر به دنبال یادگیری نحوه ارت سنجی به صورت عملی و استاندارد هستید، این راهنما مرجع کامل شماست.
تعریف تستر زمین یا ارت سنج
قبل از هر چیز باید بدانیم با چه ابزاری روبرو هستیم.
تعریف تستر زمین یا ارت سنج (Earth Tester): دستگاهی الکترونیکی است که برای اندازه گیری دقیق مقاومت الکتریکی چاه ارت و مقاومت ویژه خاک طراحی شده است. این دستگاه با تزریق ولتاژ و جریان به خاک، میزان رسانایی زمین را می سنجد.
برخلاف اهم مترهای معمولی که برای مدارهای بسته طراحی شده اند، ارت سنج ها برای غلبه بر نویزهای زمین و مقاومت های تماسی خاک مهندسی شده اند.
ضرورت استفاده از دستگاه ارت تستر
چرا نمی توانیم چاه ارت را به حال خود رها کنیم؟ ضرورت استفاده از دستگاه ارت تستر در سه مورد خلاصه می شود:
-
ایمنی جانی: اگر مقاومت چاه بالا باشد، جریان خطا (نشتی برق) به جای زمین، از بدن انسان عبور می کند.
-
حفاظت از تجهیزات: دستگاه های حساس (مثل سرورها و تجهیزات پزشکی) بدون ارت مناسب می سوزند.
-
الزامات قانونی: طبق مبحث ۱۳ مقررات ملی ساختمان، تاییدیه ناظر منوط به تست چاه با ارت سنج است.
ساختار داخلی ارت سنج
برای درک بهتر نحوه کار با ارت تستر، بد نیست نگاهی به داخل آن بیندازیم. ساختار داخلی ارت سنج به طور کلی شامل موارد زیر است:
-
ژنراتور جریان (AC/DC): برای تزریق جریان به خاک (در مدل های قدیمی دستی و در مدل های جدید الکترونیکی است).
-
مدار اندازه گیری ولتاژ: برای سنجش افت پتانسیل بین الکترودها.
-
یکسوکننده (Rectifier): برای تبدیل جریان متناوب به مستقیم (در برخی مدل ها).
-
کویل های جریان و پتانسیل: که وظیفه اصلی سنجش بر اساس قانون اهم را دارند.

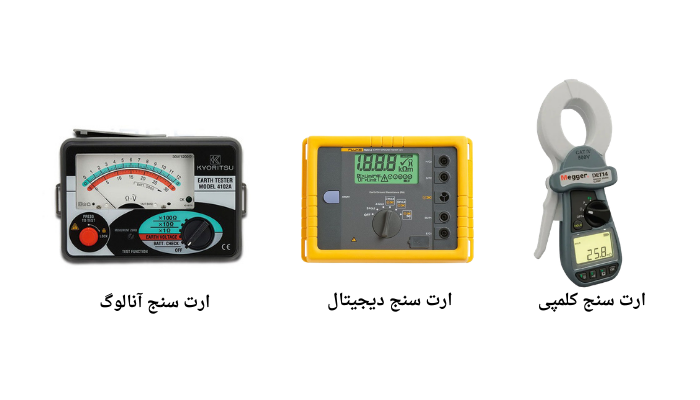

انواع ارت سنج
بسته به نوع پروژه و بودجه، انواع ارت سنج متفاوتی در بازار وجود دارد:
-
ارت سنج آنالوگ (عقربه ای): مدل های قدیمی که با هندل کار می کنند. دقت کمتری دارند اما نیاز به باتری ندارند.
-
ارت سنج دیجیتال: رایج ترین نوع بازار که عدد را روی نمایشگر LCD نشان می دهد و دقت بالایی دارد.
-
ارت سنج کلمپی (انبری): پیشرفته ترین نوع که نیازی به کوبیدن میخ ندارد و شبیه آمپرمتر کلمپی است.
مزیت های دستگاه ارت تستر
استفاده از این دستگاه چه برتری هایی دارد؟
-
دقت بالا: حذف اثر مقاومت سیم های رابط و نویز های محیطی.
-
ایمنی کاربر: طراحی شده برای کار با ولتاژهای برگشتی زمین.
-
قابلیت های جانبی: مزیت های دستگاه ارت تستر دیجیتال شامل حافظه داخلی، اتصال به کامپیوتر و تست ولتاژ تماسی است.
نحوه کار با ارت تستر (اصول اولیه و آماده سازی)
قبل از اینکه وارد روش های تخصصی شویم، باید بدانیم نحوه کار با ارت تستر چگونه است و چه تفاوتی با اهم مترهای معمولی دارد. دستگاه ارت تستر (Earth Tester) برخلاف مولتی متر که از ولتاژ پایین باتری استفاده می کند، با تزریق یک جریان و ولتاژ مشخص به خاک، مقاومت زمین را می سنجد. برای شروع کار صحیح با این دستگاه، رعایت مراحل زیر الزامی است:
-
بررسی باتری: ارت تسترها برای غلبه بر مقاومت خاک نیاز به توان بالا دارند. همیشه قبل از تست، وضعیت باتری را چک کنید (باتری ضعیف = عدد اشتباه).
-
ایزوله کردن چاه: برای اندازه گیری دقیق مقاومت خود چاه، باید سیم مسی چاه را از شینه اصلی ساختمان (تست باکس) جدا کنید. اگر این کار را نکنید، شما در حال اندازه گیری مقاومت موازی کل ساختمان هستید، نه چاه ارت.
-
ایمنی: ولتاژ خروجی بین ترمینال های دستگاه می تواند باعث شوک الکتریکی شود. استفاده از دستکش و کفش عایق در نحوه کار با ارت تستر الزامی است.
روش کار با ارت سنج سه سیمه (روش افت پتانسیل)
این روش که به روش ۳ پین یا روش ۶۲ درصد معروف است، دقیق ترین و استانداردترین روش برای اندازه گیری چاه های ارت منفرد است. در اینجا روش کار با ارت سنج سه سیمه را گام به گام بررسی می کنیم:
تجهیزات مورد نیاز کار با ارت سنج سه سیمه:
-
دستگاه ارت سنج
-
دو عدد میخ کمکی (Spikes)
-
سه قرقره سیم (سبز، زرد، قرمز)

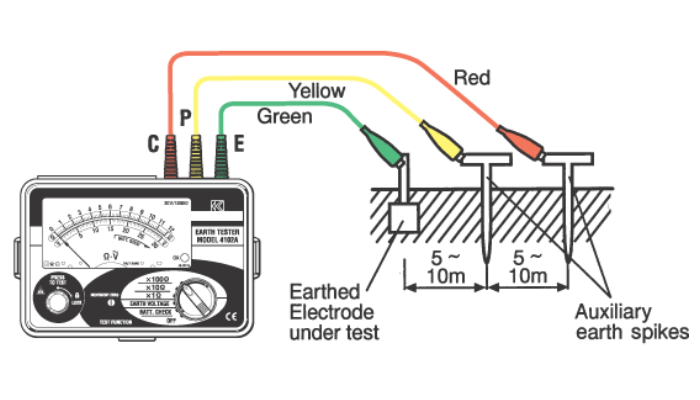

مراحل انجام تست ارت سه سیمه | نحوه اتصال دستگاه ارت سنج:
-
اتصال سیم ها:
-
سیم سبز (E) را به الکترود چاه ارت یا صفحه مسی وصل کنید.
-
سیم زرد (P – پتانسیل) را به ترمینال وسط دستگاه وصل کنید.
-
سیم قرمز (C – جریان) را به ترمینال جریان دستگاه وصل کنید.
-
-

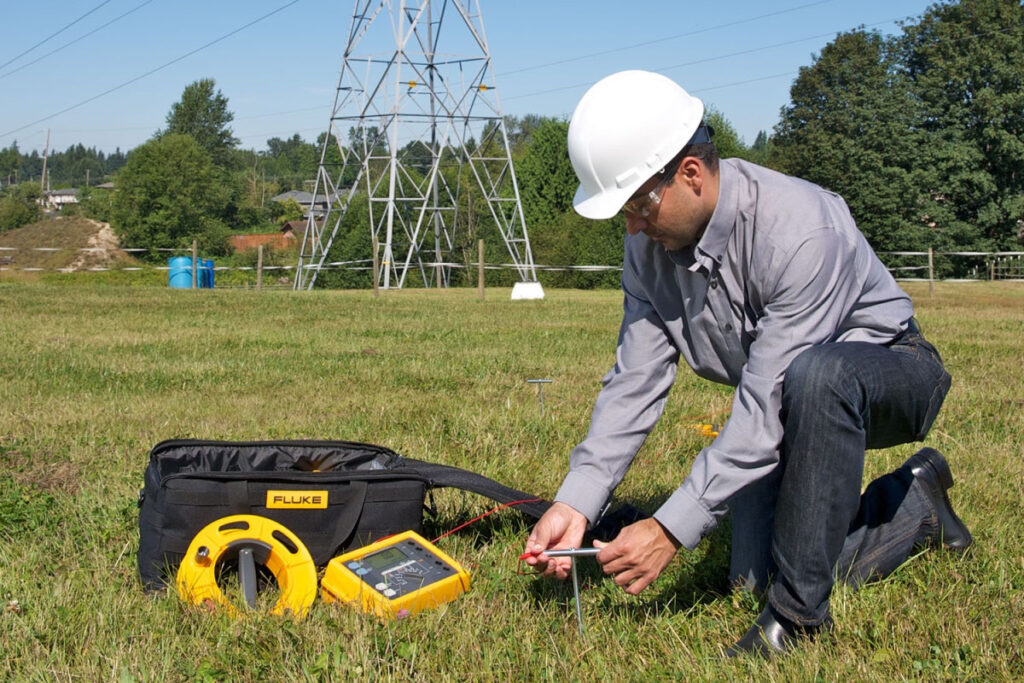

کوبیدن میخ ها (نکته کلیدی): میخ ها باید در یک خط مستقیم نسبت به چاه کوبیده شوند.
-
میخ جریان (قرمز): آن را در فاصله حدود ۲۰ تا ۳۰ متری از چاه ارت بکوبید.
-
میخ پتانسیل (زرد): طبق قانون ۶۲٪، این میخ باید در ۶۲ درصدِ فاصله کل کوبیده شود (مثلا اگر میخ قرمز در ۲۰ متری است، میخ زرد را در ۱۲.۴ متری بکوبید).
-
-
قرائت عدد: دکمه TEST را بزنید. دستگاه جریانی را بین چاه و میخ قرمز برقرار کرده و افت ولتاژ را توسط میخ زرد می خواند. این عدد دقیق ترین مقدار مقاومت چاه شماست.
نکته: در روش کار با ارت سنج سه سیمه، اگر زمین سنگی یا آسفالت است، می توانید میخ ها را روی زمین بخوابانید و روی آن ها پارچه خیس آغشته به آب نمک قرار دهید.
ارت سنج چهار سیمه (روش مقاومت ویژه خاک)
گاهی اوقات نیاز به دقت بالاتری داریم، به خصوص برای اندازه گیری مقاومت ویژه خاک (Soil Resistivity) قبل از حفر چاه. در این حالت از روش ۴ سیمه (روش ونر) استفاده می شود.
تفاوت اصلی این روش با ۳ سیمه در این است که مقاومت سیم های رابط دستگاه از نتیجه نهایی حذف می شود. این روش بیشتر برای پروژه های نفتی، پتروشیمی و طراحی سیستم های ارتینگ بزرگ کاربرد دارد و برای یک ساختمان مسکونی معمولی کمتر استفاده می شود.
نحوه کار با ارت سنج کلمپی (تست بدون میخ)
در محیط های شهری که تمام سطح زمین بتن یا آسفالت است و امکان کوبیدن میخ وجود ندارد، نحوه کار با ارت سنج کلمپی (Stakeless Method) بهترین و سریع ترین راه حل است. اما توجه کنید که این روش شرط مهمی دارد: باید یک حلقه بسته (Loop) وجود داشته باشد.
مراحل انجام تست با ارت سنج انبری:
-
دستگاه ارت سنج کلمپی را روشن کنید.
-
سلکتور را روی اندازه گیری مقاومت (Ω) قرار دهید.
-
فک (کلمپ) دستگاه را باز کرده و دور سیم ارت یا تسمه مسی بیندازید. (نکته: در این روش نباید سیم ارت را از شینه جدا کنید).
-
دستگاه به صورت القایی مقاومت کل حلقه را اندازه می گیرد.
نحوه کار با ارت سنج کلمپی برای سیستم هایی که چندین چاه به هم متصل هستند (مانند دکل های برق یا سیستم های ارتینگ مش) ایده آل است. اگر فقط یک چاه تک داشته باشید، این روش ممکن است خطا دهد یا عدد درستی نشان ندهد.
نحوه ارت سنجی (تحلیل نتایج و استانداردها)
پس از اینکه با دستگاه کار کردید و عدد را به دست آوردید، مرحله نهایی نحوه ارت سنجی، تفسیر این اعداد است. آیا چاه ارت شما سالم است یا نیاز به بازسازی دارد؟
طبق مبحث ۱۳ مقررات ملی ساختمان و استانداردهای IEEE، مقاومت مجاز به شرح زیر است:
| نوع کاربری ساختمان/تجهیزات | حداکثر مقاومت مجاز (اهم Ω) |
|---|---|
| ساختمانهای مسکونی معمولی | زیر ۲ اهم |
| تجهیزات حساس (سرور، بیمارستان) | زیر ۱ اهم (گاهی زیر ۰.۵) |
| پستهای برق فشار قوی | زیر ۱ تا ۵ اهم |
| سیستمهای صاعقهگیر | زیر ۱۰ اهم |
نکات طلایی در نحوه ارت سنجی:
-
رطوبت خاک: اگر زمین خیلی خشک باشد، عدد بالایی میبینید. استاندارد میگوید بهتر است در فصل خشک سال تست بگیرید تا بدترین حالت را بسنجید.
-
نویز: وجود کابلهای فشار قوی در نزدیکی محل تست میتواند روی نحوه ارت سنجی تاثیر بگذارد. اگر عدد پرش دارد، از قابلیت Noise Rejection دستگاه استفاده کنید.
-
فاصله میخها: اگر در روش سه سیمه عدد غیرمنطقی دیدید، فاصله میخها را بیشتر کنید تا حوزههای مقاومتی همپوشانی نداشته باشند.
جمع بندی
در این مقاله، ما به طور کامل نحوه کار با ارت تستر را بررسی کردیم.
-
برای دقت بالا و چاههای استاندارد: از روش کار با ارت سنج سه سیمه استفاده کنید.
-
برای سرعت بالا و محیطهای شهری (بدون خاک): از نحوه کار با ارت سنج کلمپی استفاده کنید.
-
برای طراحی و سنجش خاک: از روش چهار سیمه استفاده کنید.
همیشه به یاد داشته باشید که ارت سنجی یک فرآیند دورهای است و باید حداقل سالی یکبار تکرار شود تا از ایمنی سیستم اطمینان حاصل گردد.
